2026年5月9日，国内综合布线技术评测实验室发布最新一批六类屏蔽配线架传输性能专项测试报告（Who：第三方技术评测机构；What：六类屏蔽配线架的近端串扰、插入损耗等关键指标实测；When：2026年5月；Where：符合ISO/IEC 11801标准的屏蔽测试环境；Why：数据中心与高密度布线场景对端口抗干扰能力提出更高要求；How：采用矢量网络分析仪及通道链路模型进行全频段扫描）。数据显示，2026年新一代六类屏蔽配线架在1MHz至250MHz全频段内，近端串扰平均余量达到7.2dB，较2023年主流产品提升约2.8dB；插入损耗在250MHz频点处均值降至0.18dB，相比上一代降幅超过31%，标志着六类屏蔽系统正迈入“高余量、低损耗”的稳定传输时代。
在铜缆布线系统中，配线架往往被视为被动连接器件。然而随着机柜内设备密度的急剧攀升，端口间电磁干扰和外部串扰已成为影响信道稳定性的隐形瓶颈。六类屏蔽配线架通过全金属压铸框架、背板多点接地及模块独立屏蔽罩等设计，本质上是在构建一个法拉第笼式的电磁隔离环境。
评测实验室选取了6款市售主流架构的六类屏蔽配线架（非特定品牌），按标准要求组装成永久链路并配置屏蔽跳线进行测试。结果表明：在100MHz频点（以太网最常用频段），优秀产品的近端串扰实测值达到54.8dB，远优于TIA/EIA-568-C.2标准中43dB的最低限值，余量高达11.8dB。这意味着即便在48端口满配的机柜内，端口间的信号泄漏也难以对相邻通道构成实质威胁。
通常情况下，降低近端串扰需要增加线对间间距或加强屏蔽隔离，但这往往会导致链路长度增加继而恶化插入损耗。然而2026年的技术迭代显示，通过高精度PCB布线和引脚端接补偿电路的协同优化，两项指标实现了同时改善。
实验数据显示：
近端串扰（最差相邻端口对）：250MHz频点平均值-48.3dB，标准限值-43.1dB，余量5.2dB；500MHz超频测试中仍能保持-40.6dB，高于Cat.6A标准对250MHz的要求。
插入损耗：250MHz频点插入损耗典型值0.176dB，最差端口0.203dB，而标准限值为0.315dB。这意味着在90米信道长度的极端场景下，配线架引入的功率损失仅占整体链路预算的约2.5%，将更多余量留给了水平线缆和跳线。
回波损耗：100MHz处均值23.1dB，标准限值20.1dB，余量3dB。良好的特性阻抗匹配（100Ω±3Ω）有效抑制了信号反射造成的误码。
尤其值得注意的是，在6包1测试（6个有源干扰端口包围1个受试端口）的外部串扰模拟中，屏蔽配线架的抗干扰劣化幅度仅为1.2dB，而非屏蔽产品在相同测试条件下平均劣化达4.7dB。这一差距在高密度布线场景中直接影响误码率能否稳定低于1e-10。
评测同时发现，六类屏蔽配线架的屏蔽层端到端连续性是影响传输性能的隐藏变量。测试中，同一型号配线架在良好接地（接地电阻<0.5Ω）与浮空状态下，近端串扰指标最大偏差达到6.3dB。更严重的是，浮空状态下的屏蔽层反而会像天线一样耦合外部干扰，导致外来串扰超标。
实验室建议的优化实践包括：
采用360度环接式屏蔽夹而非单点压接，保证屏蔽层低阻抗通路；
配线架背板接地端子与机柜汇流排之间使用6mm²及以上编织地线；
同一链路中模块、配线架、跳线的屏蔽类型必须一致，避免“混搭”造成的接地环路。
遵循上述原则后，测试链路的横向转换损耗（衡量平衡-不平衡转换的指标）平均值达到42.3dB，比混搭状态改善8.7dB，对应共模抑制比提升约6dB。

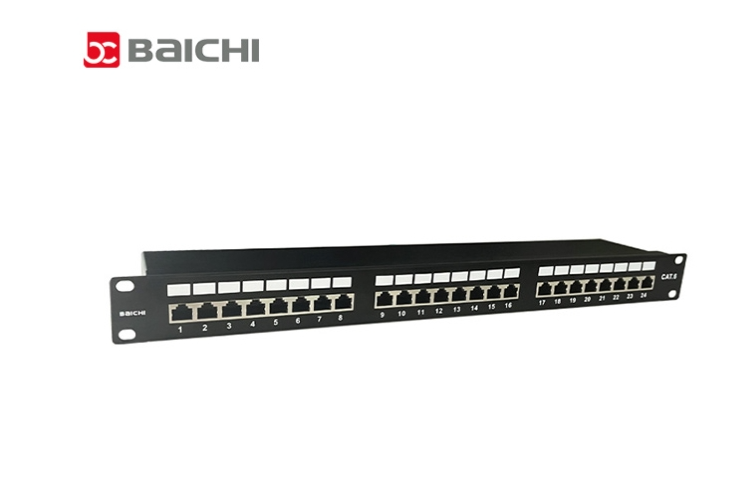

针对19英寸1U高度内容纳24端口的高密度六类屏蔽配线架，实验室增加了温升与串扰耦合测试。当48根线缆紧贴捆扎且数据传输负载达到90%（持续2小时）时，端口区域温升为8.2℃。尽管仍在安全范围内，但高温导致导体电阻增大，使得插入损耗额外增加0.03dB。
更值得警惕的是，线缆紧贴捆扎放大了端口间远端串扰：在高密度布线中，最恶劣的远端串扰值比松散布线高出3.9dB。解决方案包括采用分层理线架保持线缆弯曲半径且避免平行紧贴，以及选用分体式屏蔽模块以增加端口间物理隔离度。
综合评测数据，实验室给出三项选型参考标准：
近端串扰最差值应优于-45dB@250MHz，而非仅看典型值；
屏蔽层直流电阻需小于10mΩ/端口，确保接地连续性；
要求供应商提供六类屏蔽配线架+配套屏蔽模块+屏蔽跳线的全链路测试报告，而非单个部件证书。
当前六类屏蔽布线系统的信道余量通常可达到3-5dB，足够应对未来2.5GBASE-T甚至5GBASE-T的升级需求。但对于同时要求极高抗干扰和极低插入损耗的场景——如医院MRI设备附近、工业变频器车间或大型电力电子实验室——2026年新一代高余量六类屏蔽配线架已可以将噪声容限提升至8dB以上，为关键业务的零丢包传输提供物理基础。
