PCB 采用优化补偿设计方案，更高余量指标免工具端接，方便快捷外壳 360°全屏蔽，保障产品的屏蔽性能采用环保材料，符合 UL、REACH和 RoHS要求
产品特征

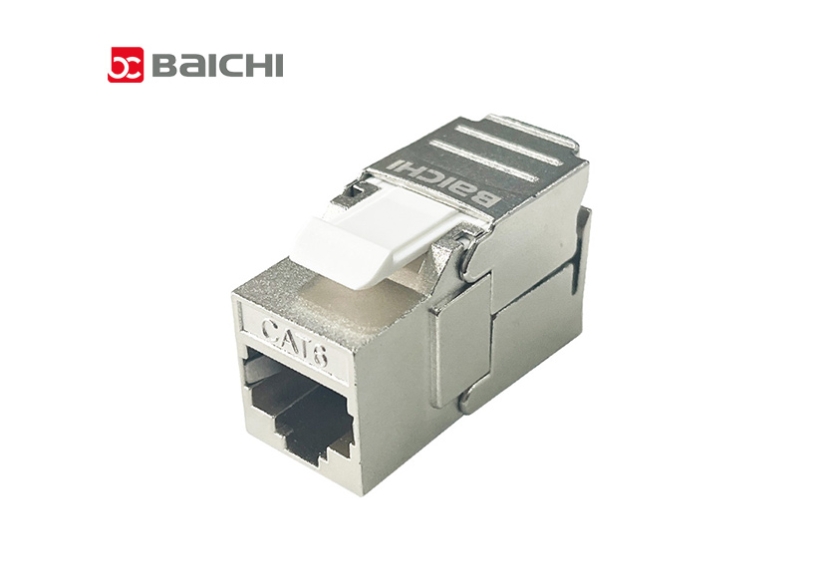

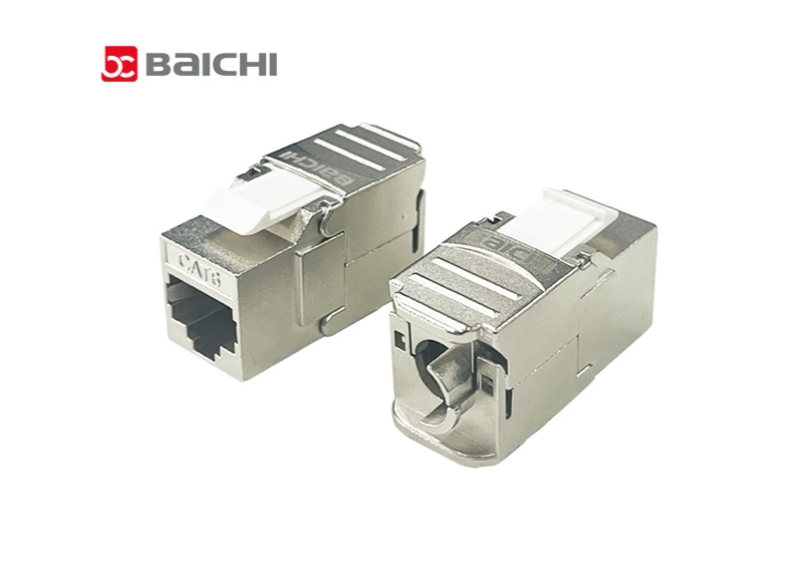

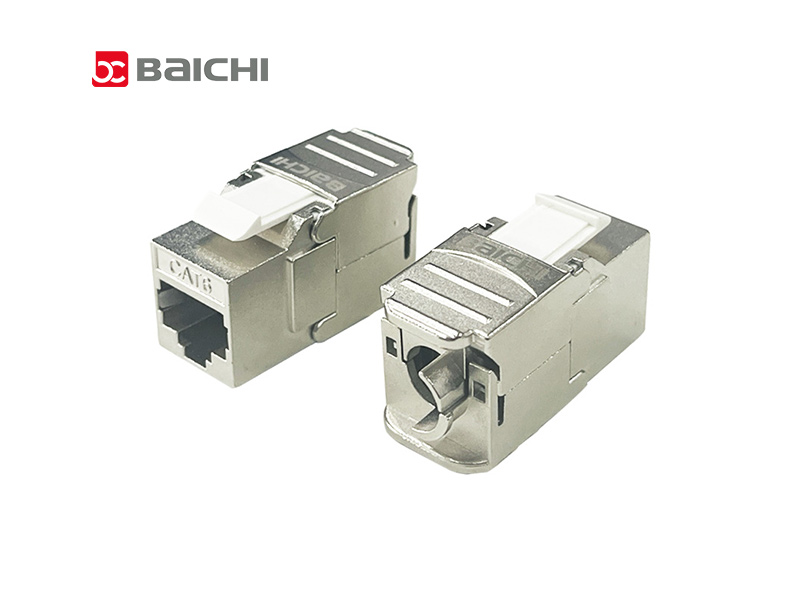

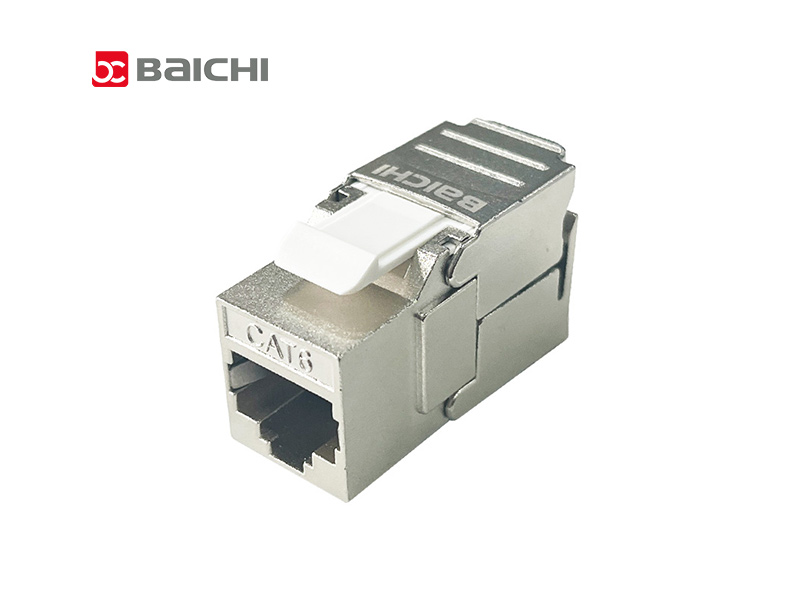

该屏蔽信息模块用于安装完全屏蔽的4对千兆网络布线系统， 符 合 ISO/IEC11801、 EN50173-1以 及 ANSI/TIA 568.2-D 中的六类规范。支持1000M以太网等应用标准。提供了全 屏蔽六类性能，采用金属锌材质360度全方位屏蔽。在端 接过程中，屏蔽和屏蔽线机械方式端接在电缆和360度全 方位屏蔽壳之间，保证快速可靠的屏蔽连续性。
生产标准
参考标准:
YD/T 926.3、IEC 60603-7、ANSI/TIA-568.2-D、ISO/IEC 11801-1
技术规范
材料
PIN 针： 磷青铜，50μ ‘’镀金
IDC 簧片： 磷青铜，200 μ‘’镀锡
塑料件部分： ABS+PC，符合 UL 94V-0
壳体： 锌合金，镀镍
物理参数
导体直径: 0.5-0.65mm(AWG22-24)
插拔寿命： ≥ 1000 次
接线寿命： ≥ 250 次
工作温度： -10 ℃～ 60 ℃
存储温度： -40 ℃～ 60 ℃
相对湿度： 10% ～ 90%
电气参数
绝缘电阻： ≥ 500 MΩ
耐 压： 1000 V
直流电流： 1.5 Amps
直流电阻： ≤ 100 mΩ
触点电阻： ≤ 20 mΩ

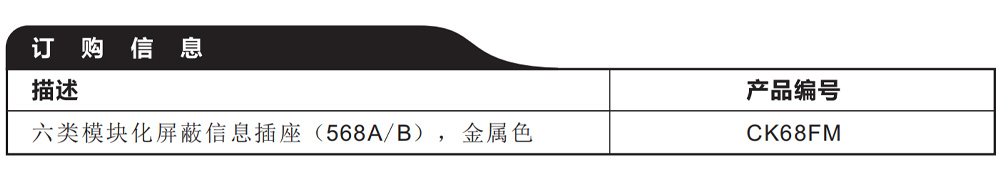

订购信息
